Системный анализ процессов теплообменного оборудования газотурбинной установки

Full Text

Обоснование. Коэффициент конвективного теплообмена является одним из ключевых параметров, определяющих эффективность работы котлового оборудования, в частности котла-утилизатора газотурбинной установки. Он характеризует способность нагретой среды передавать тепло поверхности нагрева и влияет на скорость передачи тепла в системе. Данный коэффициент может быть получен в результате решения задачи идентификации на основе экспериментальных данных — холодного запуска котла-утилизатора газотурбинной установки.

Цель — идентифицировать коэффициент конвективного теплообмена между рабочей средой и стенкой барабана котла.

Методы. В связи с наличием тепловой изоляции на внешней поверхности барабана будем считать, что теплообмен с окружающей средой отсутствует. Тогда заданный процесс теплопроводности описывается соответствующей математической моделью (1)–(4) [1]:

$\frac{\partial Q\left(x,t\right)}{\partial t}=a\frac{{\partial }^{2}Q\left(x,t\right)}{\partial x^2}, 0<x<R, t>0,$                                                                           (1)

$Q(x,0)=Q_0$ ,                                                                                                                     (2)

$\frac{\partial Q\left(0,t\right)}{\partial x}= 0$,                                                                                                                     (3)

$\lambda \frac{\partial Q\left(R,t\right)}{\partial x}=\alpha \left[Q_{ж}\left(t\right) - Q\left(R,t\right)\right]$,                                                                                       (4)

где Q — температура; x — координата; t — время; α — коэффициент температуропроводности; Q₀ — начальная температура; λ — коэффициент теплопроводности материала барабана; α — коэффициент конвективного теплообмена между рабочей средой и стенкой барабана котла; Q_ж(t) — температура рабочей среды; R — толщина стенки барабана.

Моделирование уравнения (1) с начальными условиями (2) и граничными условиями (3)–(4) проводится на основе описания объекта как системы с распределенными параметрами с использованием структурного представления. Также это же уравнение решается с помощью численного метода конечных элементов.

Идентификация коэффициента конвективного теплообмена проводится с использованием минимаксного критерия оптимизации (5), заключающегося в поиске знакочередующихся максимальных по абсолютной величине значения искомой величины [2]:

$I=max\left|\left(Q_{эксп}\right(x,t)-Q_{мод}(x,t\left)\right)\right|\to \underset{\alpha }{\min },$,                                                                        (5)

где Q_эксп(x, t) — экспериментальные данные; Q_мод(x, t) — модельные данные.

Результаты. Моделирование рассматриваемого процесса теплопроводности может быть выполнено с помощью передаточной функции (6):

$W\left(x,\xi ,p\right)=\frac{1}{R}\frac{\alpha }{c\gamma }\sum _{n=1}^{\infty }\frac{2{\eta }_n}{{\eta }_n+\sin \left({\eta }_n\right)+\cos \left({\eta }_n\right)}\cos \left(\frac{x}{R}\right)\cos \left(\frac{\xi }{R}\right)$$\frac{{\displaystyle \frac{R^2}{a{\eta }_n^2}}}{{\displaystyle \frac{R^2}{a{\eta }_n^2}}p+1}$,           (6)

где p — оператор преобразования Лапласа; η_n — пронумерованные в порядке возрастания корни уравнения (7):

η _tgη - Bi = 0                                                                                                                      (7)

и Bi = αR/λ — безразмерный критерий Био [1].

На рис. 1 показаны результаты моделирования описанного процесса теплопроводности в программном пакете MATLAB Simulink, а также кривая, описывающая экспериментальные данные.

В результате идентификации был найден коэффициент конвективного теплообмена α = 620 Вт/(м2 · К), обеспечивающий выполнение условия альтернанса (рис. 1).

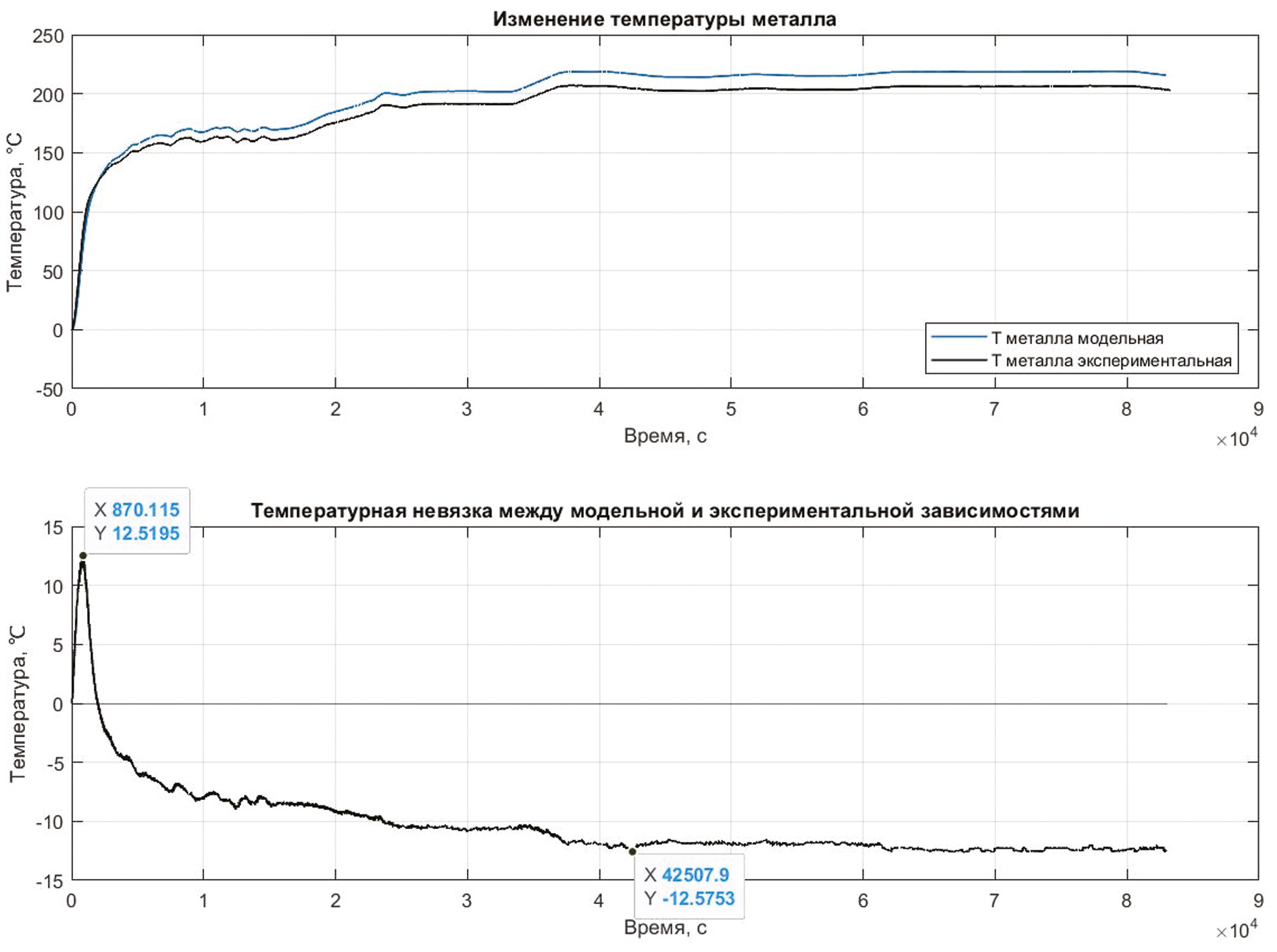

Рис. 1. Результаты, полученные на основе структурного представления

Моделирование уравнения теплопроводности также может быть выполнено численными методами. Модуль «Heat Transfer in Solids» в программном пакете «Comsol Multiphysics» позволяет моделировать тепловые потоки, используя метод конечных элементов, заключающийся в аппроксимации сложных математических задач и уравнений путем разбиения анализируемой области на более простые и небольшие части, называемые конечными элементами.

В ходе моделирования приведенного процесса теплопроводности получены результаты, представленные на рис. 2.

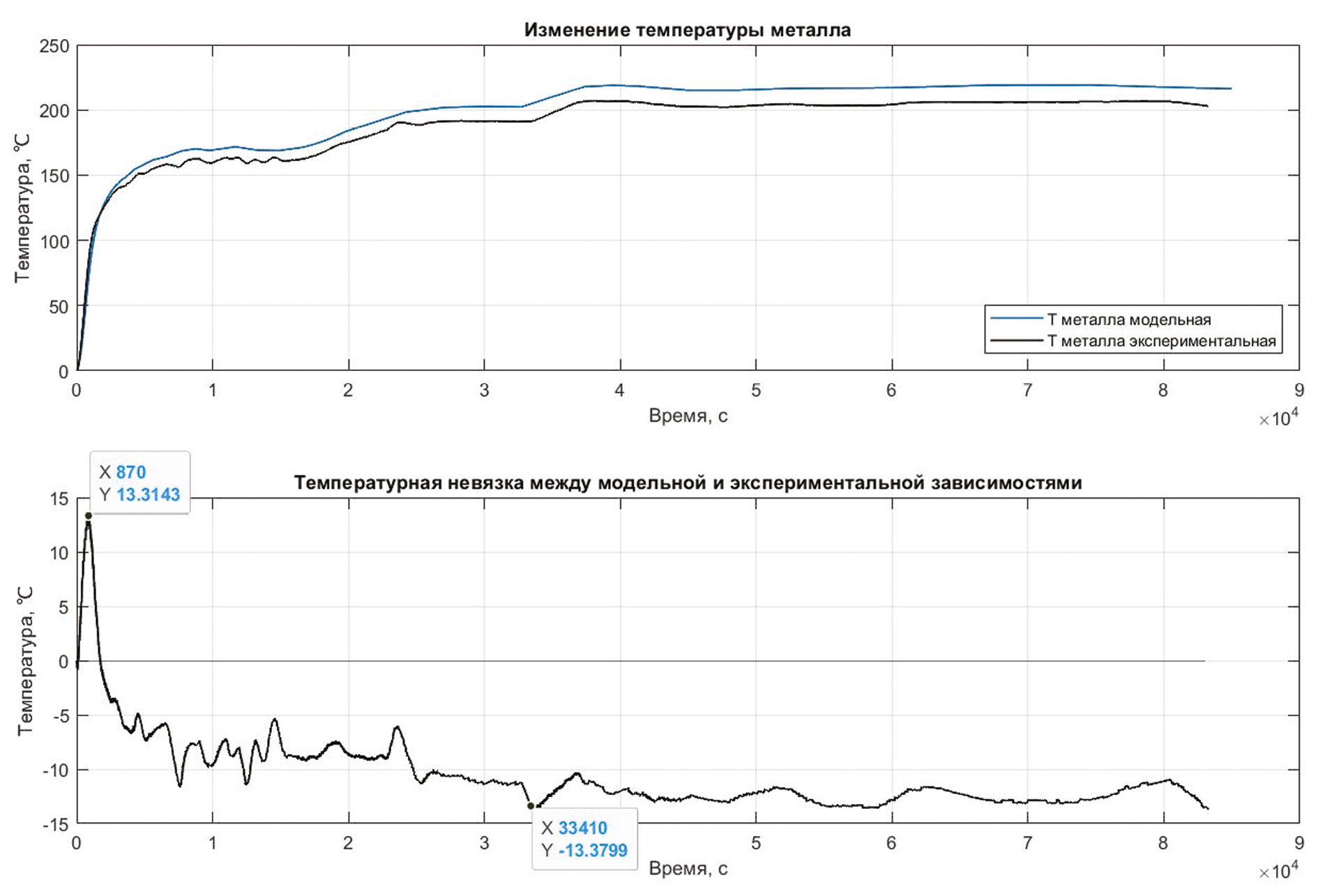

Рис. 2. Результаты, полученные на основе численного моделирования

Согласно проведенной идентификации коэффициент конвективного теплообмена равен α = 620 Вт/(м2 · К) (рис. 2).

Выводы. В результате решения задачи минимаксной оптимизации на основе структурного представления процесса теплопроводности и его численного моделирования была проведена идентификация коэффициента конвективного теплообмена между рабочей средой и стенкой барабана котла.

Тем самым идентификация коэффициента теплоотдачи на основе минимаксной оптимизации показала удовлетворительную точность в обоих случаях. При этом численные модели, вследствие своей универсальности, могут быть применены к широкому спектру задач, в том числе к сложным и нелинейным уравнениям.
