Применение квазислучайных множеств при планировании многокомпонентного градуировочного эксперимента
- Authors: 1
-
Affiliations:
- Самарский государственный технический университет
- Issue: Vol 1 (2024)
- Pages: 356-358
- Section: ЧАСТЬ I. Информационно-измерительная техника и технология
- URL: https://vietnamjournal.ru/osnk-sr2024/article/view/632416
- ID: 632416
Cite item
Full Text
Abstract
Обоснование. Планирование эксперимента является междисциплинарным разделом науки. Его основной задачей является достижение поставленных целей исследования минимальным числом измерений и образцов, а значит, экономия средств и времени.
В химическом спектральном анализе часто исследуются сложные смеси, включающие два и более компонента. На основании спектральных данных строится градуировочная модель, с помощью которой можно количественно определять концентрации веществ в образце. Модель строится на основании некоторой обучающей выборки (набора). Имея обученные модели, можно определить концентрации всех анализируемых компонентов из единичного спектра. Можно выделить три основных подхода к формированию градуировочного набора образцов: ручной, систематический и случайный.
Для создания градуировочного набора образцов нужны четкие критерии для его оценки. Критерии оценки качества обучающего набора для создания нескольких градуировочных моделей на одних и тех же спектральных данных ранее не были четко сформулированы. Как правило, принимают во внимание только отсутствие корреляции между концентрациями компонентов. Однако этого явно недостаточно, и в работе [1] была показана важность еще двух параметров: полноты и равномерности заполнения пространства эксперимента (ПЭ). Под ПЭ понимается квадрат, куб или гиперкуб, образованный диапазонами, огранивающими концентрации компонентов (факторов). Набор образцов, таким образом, представляется координатами точек в данном пространстве. Вручную выбрать оптимальный обучающий набор градуировочных образцов трудно даже для двухкомпонентной смеси, тем более для трех и более компонентов. Для этого используют специальные алгоритмы.
Для оценки качества обучающих наборов и их сравнения между собой требуются численные критерии. Наиболее неоднозначной является мера равномерности заполнения ПЭ. В качестве такого критерия в настоящей работе использована функция размаха [1]. Ее преимуществами по сравнению с другими критериями [2, 3] являются скорость расчета и четкая интерпретация полученных значений с точки зрения качества данных [4].
В данном исследовании рассматривается случайный подход к формированию градуировочного набора образцов. Использование случайных значений часто встречается при задании концентраций компонентов в обучающем наборе для градуировочного эксперимента в спектральном анализе. При случайном подходе обычно используется какой-либо программный генератор псевдослучайных чисел. Однако, как было показано в работе [5], создание качественного градуировочного набора этим методом требует относительно большого числа «случайных» образцов, что делает его неоптимальным.
В настоящей работе предлагается использование квазислучайных множеств [6], то есть множеств точек распределенных более равномерно, чем случайное множество, но не образующих строгую периодическую структуру. В спектральном анализе такой подход ранее не использовался.
Цель — найти двумерное квазислучайное множество, позволяющее достигнуть требуемых критериев качества градуировочного набора, используя минимальное число точек (образцов).
Методы. Рассматривался диапазон от 3 до 30 точек, где при каждом формировании набора высчитывались три критерия качества: коэффициент корреляции, функция размаха и незаполненность ПЭ. Последняя величина выражается как единица минус отношение площади образованного точками выпуклого многоугольника к общей площади. Хорошими будем считать следующие диапазоны критериев: 0–0,15 по корреляции и незаполненности, 0–0,2 — по функции размаха; допустимыми: 0,15–0,3 по корреляции и незаполненности, 0,2–0,4 — по функции размаха. Более высокие значения критериев считаются недопустимыми. Были исследованы четыре метода создания последовательностей: Соболя, Халтона, Хаммерсли и R2.
Результаты. Рассчитанные значения критериев отражены в табл. 1.

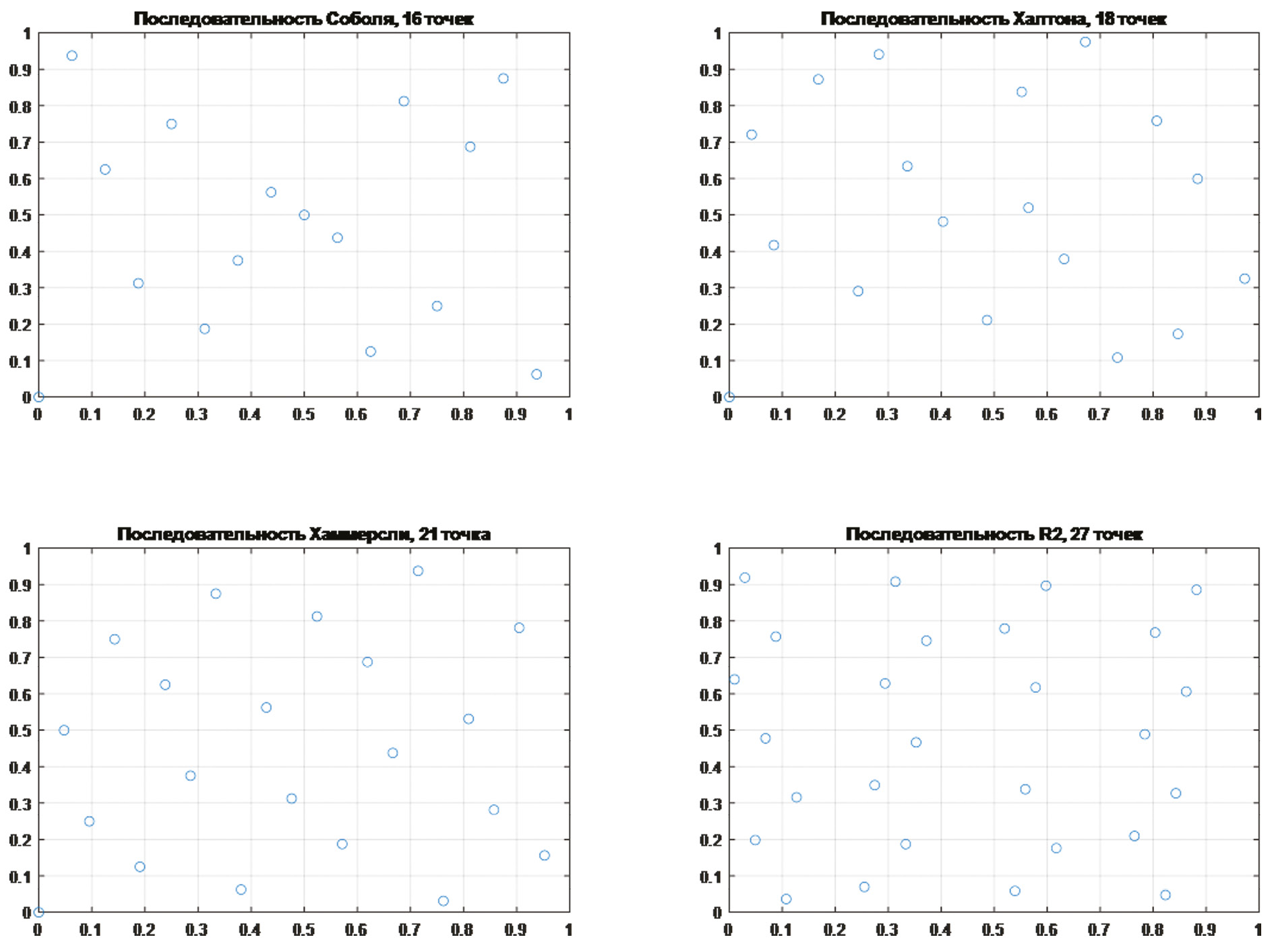

Рис. 1. Графические представления последовательностей
Таблица 1. Последовательности и критерии
Последовательность | Минимальное количество точек | Корреляция | Функция размаха | Незаполненность пространства |
Соболя | 16 | 0,012 | 0,392 | 0,234 |
Халтона | 18 | 0,052 | 0,397 | 0,284 |
Хаммерсли | 21 | 0,109 | 0,360 | 0,272 |
R2 | 27 | 0,009 | 0,234 | 0,296 |
Выводы. Среди квазислучайных последовательностей лучшими оказались последовательности Соболя и Халтона. С применением последовательности Соболя было достигнуто допустимое качество набора для 16 образцов; последовательностью Халтона — для 18 образцов.
Full Text
Обоснование. Планирование эксперимента является междисциплинарным разделом науки. Его основной задачей является достижение поставленных целей исследования минимальным числом измерений и образцов, а значит, экономия средств и времени.
В химическом спектральном анализе часто исследуются сложные смеси, включающие два и более компонента. На основании спектральных данных строится градуировочная модель, с помощью которой можно количественно определять концентрации веществ в образце. Модель строится на основании некоторой обучающей выборки (набора). Имея обученные модели, можно определить концентрации всех анализируемых компонентов из единичного спектра. Можно выделить три основных подхода к формированию градуировочного набора образцов: ручной, систематический и случайный.
Для создания градуировочного набора образцов нужны четкие критерии для его оценки. Критерии оценки качества обучающего набора для создания нескольких градуировочных моделей на одних и тех же спектральных данных ранее не были четко сформулированы. Как правило, принимают во внимание только отсутствие корреляции между концентрациями компонентов. Однако этого явно недостаточно, и в работе [1] была показана важность еще двух параметров: полноты и равномерности заполнения пространства эксперимента (ПЭ). Под ПЭ понимается квадрат, куб или гиперкуб, образованный диапазонами, огранивающими концентрации компонентов (факторов). Набор образцов, таким образом, представляется координатами точек в данном пространстве. Вручную выбрать оптимальный обучающий набор градуировочных образцов трудно даже для двухкомпонентной смеси, тем более для трех и более компонентов. Для этого используют специальные алгоритмы.
Для оценки качества обучающих наборов и их сравнения между собой требуются численные критерии. Наиболее неоднозначной является мера равномерности заполнения ПЭ. В качестве такого критерия в настоящей работе использована функция размаха [1]. Ее преимуществами по сравнению с другими критериями [2, 3] являются скорость расчета и четкая интерпретация полученных значений с точки зрения качества данных [4].
В данном исследовании рассматривается случайный подход к формированию градуировочного набора образцов. Использование случайных значений часто встречается при задании концентраций компонентов в обучающем наборе для градуировочного эксперимента в спектральном анализе. При случайном подходе обычно используется какой-либо программный генератор псевдослучайных чисел. Однако, как было показано в работе [5], создание качественного градуировочного набора этим методом требует относительно большого числа «случайных» образцов, что делает его неоптимальным.
В настоящей работе предлагается использование квазислучайных множеств [6], то есть множеств точек распределенных более равномерно, чем случайное множество, но не образующих строгую периодическую структуру. В спектральном анализе такой подход ранее не использовался.
Цель — найти двумерное квазислучайное множество, позволяющее достигнуть требуемых критериев качества градуировочного набора, используя минимальное число точек (образцов).
Методы. Рассматривался диапазон от 3 до 30 точек, где при каждом формировании набора высчитывались три критерия качества: коэффициент корреляции, функция размаха и незаполненность ПЭ. Последняя величина выражается как единица минус отношение площади образованного точками выпуклого многоугольника к общей площади. Хорошими будем считать следующие диапазоны критериев: 0–0,15 по корреляции и незаполненности, 0–0,2 — по функции размаха; допустимыми: 0,15–0,3 по корреляции и незаполненности, 0,2–0,4 — по функции размаха. Более высокие значения критериев считаются недопустимыми. Были исследованы четыре метода создания последовательностей: Соболя, Халтона, Хаммерсли и R2.
Результаты. Рассчитанные значения критериев отражены в табл. 1.
Рис. 1. Графические представления последовательностей
Таблица 1. Последовательности и критерии
Последовательность | Минимальное количество точек | Корреляция | Функция размаха | Незаполненность пространства |
Соболя | 16 | 0,012 | 0,392 | 0,234 |
Халтона | 18 | 0,052 | 0,397 | 0,284 |
Хаммерсли | 21 | 0,109 | 0,360 | 0,272 |
R2 | 27 | 0,009 | 0,234 | 0,296 |
Выводы. Среди квазислучайных последовательностей лучшими оказались последовательности Соболя и Халтона. С применением последовательности Соболя было достигнуто допустимое качество набора для 16 образцов; последовательностью Халтона — для 18 образцов.
About the authors
Самарский государственный технический университет
Author for correspondence.
Email: s90w23.14@mail.ru
аспирант
Russian Federation, СамараReferences
- Bogomolov A. Diagonal designs for a multi-component calibration experiment // Analytica Chimica Acta. 2017. Vol. 951. P. 46–57. doi: 10.1016/j.aca.2016.11.038
- Liang Y.-Z., Fang K.-T., Xu Q.-S. Uniform design and its applications in chemistry and chemical engineering // Chemom Intell Lab Syst. 2001. Vol. 58, N 1. P. 43–57. doi: 10.1016/S0169-7439(01)00139-3
- Kirsanov D., Panchuk V., Agafonova-Moroz M., et al. A sample-effective calibration design for multiple components // The Analyst. 2014. Vol. 139, N 17. P. 4303–4309. doi: 10.1039/c4an00227j
- Leardi R. Experimental design in chemistry: a tutorial // Anal Chim Acta. 2009. Vol. 652, N 1-2. P. 161–172. doi: 10.1016/j.aca.2009.06.015
- Brown S.D., Tauler R., Walczak B. Comprehensive chemometrics. 2nd edit. Amsterdam: Elsevier, 2024.
- Кейперс Л., Нидеррайтер Г. Равномерное распределение последовательностей. Москва: Наука, 1985. 408 с.
