Проектирование электрической части ветропарка мощностью 60 МВт
- Authors: 1
-
Affiliations:
- Самарский государственный технический университет
- Issue: Vol 1 (2024)
- Pages: 342-343
- Section: ЧАСТЬ I. Электроэнергетика
- URL: https://vietnamjournal.ru/osnk-sr2024/article/view/631767
- ID: 631767
Cite item
Full Text
Abstract
Обоснование. Ветроэнергетика — это один из самых быстрорастущих и перспективных источников возобновляемой энергии в мире. За последние несколько лет отрасль вышла на новый уровень развития благодаря совершенствованию технологий и увеличению эффективности ветрогенераторов [1]. Однако, в связи с малым опытом эксплуатации, одной из самых заметных проблем в этой отрасли является неразвитость и неопределенность в нормативно-правовом поле, регулирующем сектор ветроэнергетики [2]. Это вызывает некоторые трудности при более детальных и точных расчетах и моделировании ветропарков. Стоит более внимательно изучить данный аспект.
Цель — спроектировать электрическую часть ветропарка мощностью ٦٠ МВт для изучения особенностей ветропарков.
Методы. Первым этапом моделирования является построение схемы ветропарка. Проектирование ветропарка крайне непростая задача, требующая сложных и объемных вычислений гидродинамики ветровых потоков выбранного района, а также учета территориальных, экологических и законодательных особенностей местности. Поэтому было принято допущение — идеализированная модель ветропарка, где ветроэнергетические установки (ВЭУ) размещаются просто в шахматном порядке, чтобы не мешать ветровым потокам друг друга. Следующий этап — выбор электрооборудования. Трансформаторы и кабельные линии выбираются по проходящей мощности, а выключатели по расчетам токов короткого замыкания (КЗ). Однако за счет инверторного оборудования ВЭУ есть одно важное замечание при расчетах токов КЗ ветропарка. Короткое замыкание в электрической сети сопровождается резким падением напряжения. Данное явление будет фиксироваться инвертором ВЭУ, который имеет собственную микропроцессорную защиту, способную практически мгновенно отключить инвертор, а вместе с ним и генератор от сети [3]. Таким образом, в подпитке точки КЗ сами ветрогенераторы не будут участвовать, КЗ будет питаться только от системы, т.е. индуктивные сопротивления ветрогенераторов при расчетах не учитываются. Последним этапом было моделирование ветропарка в программном комплексе (ПК) RastrWin3 с целью рассмотрения максимального электрического режима работы ветропарка. Моделирование ВЭУ в ПК RastrWin3 осуществлялось путем задания PQ-диаграммы ветрогенератора.
Результаты. Таким образом, был спроектирован ветропарк, в котором коллекторная электрическая сеть построена по радиальной схеме по критерию минимизации длины кабелей 20 кВ. Ветропарк генерирует мощность 60 МВт в максимальном режиме. Он включает в себя 24 ветроэнергетические установки по 2,5 МВт и трансформаторную подстанцию с одним повышающим трансформатором ТРДН-63000/110/20. Ветрогенераторы подключаются к ТП группами — всего 8 групп по 3 ВЭУ в каждой. Данный ветропарк подключается к существующей воздушной линии (ВЛ) 110 кВ отпайкой.
По расчетам токов КЗ получили, что на стороне высокого напряжения ПС 110 кВ, т. е. на шине 110 кВ — 3,395 кА; на стороне низкого напряжения ПС 110 кВ, т. е. на шине 20 кВ — 24,319 кА; в самой удаленной точке от ПС 110 кВ, на кабельной линии 20 кВ — 16,791 кА. Дополнительно были рассчитаны ударные токи и тепловые импульсы при КЗ в данных точках. На основании всех полученных данных были выбраны выключатели ВБП-20-25/630÷1600 У2 — для сети 20 кВ и ВБП-110III-31,5/2000 УХЛ1 — для сети 110 кВ.
В ПК RastrWin3 был смоделирован максимальный электрический режим ветропарка после расчета всех необходимых параметров элементов (рис. 1). Таким образом, ветропарк в максимальном электрическом режиме выдает в линию 1 1٠ кВ 58,2 МВт активной мощности и 9,2 Мвар реактивной мощности. Генерацию реактивной мощности можно регулировать. Потери активной мощности составляют 1,٨ МВт. В каждой отдельной ветви теряется от ٠, 1 до ٠, 2 МВт активной мощности. Генерация реактивной мощности в каждой отдельной ветви 1,٩ Мвар. Уровни напряжения во всех узлах находятся в пределах нормы ±10 %.

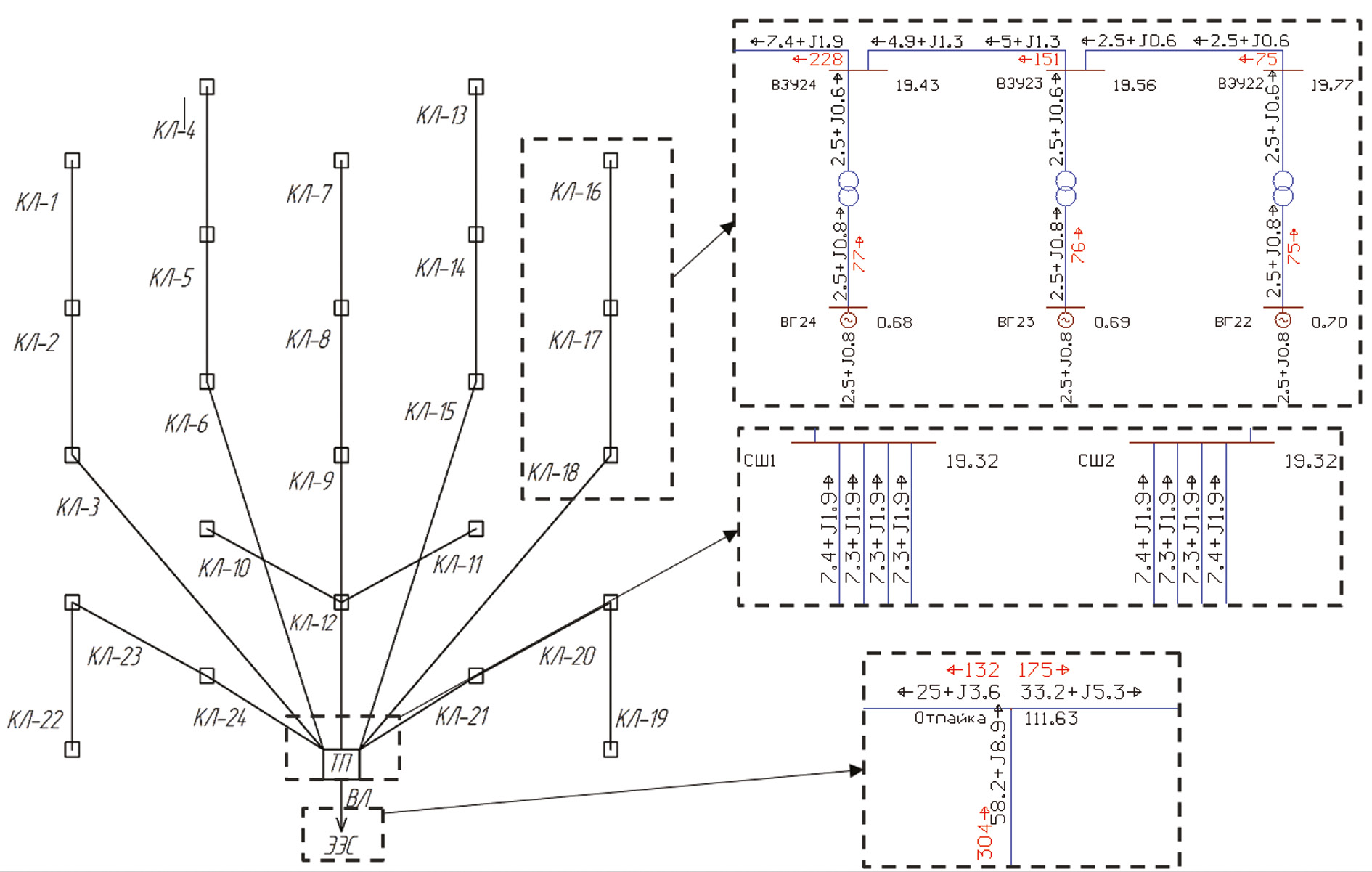

Рис. 1. Коллекторная сеть ветропарка и фрагментарные выноски его максимального режима работы
Выводы. Более детально изучены: проектирование ветропарков, особенности расчета токов КЗ, моделирование ветропарков в программном комплексе для изучения режимов его работы.
